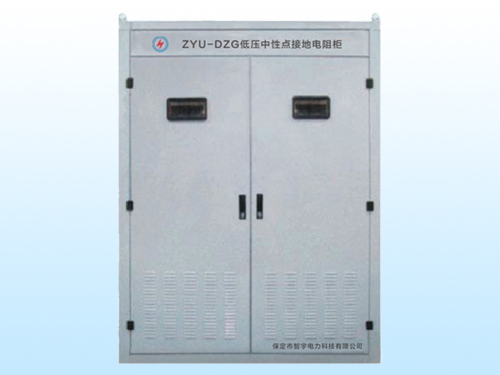

ZYU-DZG系列低壓接地電阻柜內置高阻接地保護裝置

    ZYU-DZG系列低壓接地電阻柜內置高阻接地保護裝置，該裝置通過配電系統各回路的漏電電流檢測，實現系統運行異常告警及選擇性漏電保護功能，可監視記錄單相接地故障時接地電流大小、接地時間及接地次數，并留有RS485或以太網通信接口，提供標準通信協議。是變壓器中性點接地電阻柜中的特殊存在。

    主要應用于低壓柴油發電機組220V、火力發電廠380V、煤炭企業660V等電力系統或電力用戶1000V的低壓系統中。采用不銹鋼合金電阻，導電率高，溫度系數α為8.5×10 -5 ℃(20-1100℃)，溫度系數小。電阻可耐1500℃防燃防爆，可靠性高，耐腐蝕，阻值穩定；產品也可以適用于各種低壓配電系統中，在低壓線路中，如無中性點加接地變壓器可與之配合使用。

    對抑止系統過電壓、防止各種沖擊有很好的作用；電阻柜阻值可從1歐姆到2000歐姆，電流從0.5安培到1000安培設計；電阻柜用于戶內或戶外，柜體采用GGD標準柜；產品可以加裝接地記錄及溫濕度控制裝置，記錄設備運行的狀態另可根據用戶要求加裝測控保護裝置。對于用戶好多要求接地電阻采用4Ω，是指低壓電力設備接地裝置的接地電阻要小于4Ω，是符合相關標準的。

    接地電阻柜是接到變壓器和發電機中性點上，防止某相接地或者不平衡后，電壓過高擊穿繞組。分高阻接地和低阻接地，電阻從10歐姆到200歐姆不等。在中性點直接接地的低壓系統網中，中性線應該是要在電源附近安裝接地，防止負荷切換時，對人身和設備造成事故。架空線路中的干線和分支線路中，要應該重復接地。

    電纜和引入線在進入配電室時，中性點也要接地，在配電室內中性線和配電柜和控制柜的接地要相連。中性點的各種重復接地，應該充分利用自然接地方式，減少接地電阻。配電室內的接地電阻要小于4歐姆，而線路中重復接地電阻應該小于10歐姆，如果安裝10歐姆設計，則重復接地位置不應少于3處。特別指出，防止觸電，低壓系統中嚴禁用大地做三相線和中性線。
