如何證明ZYU-LXQ型一次消諧合不合格？

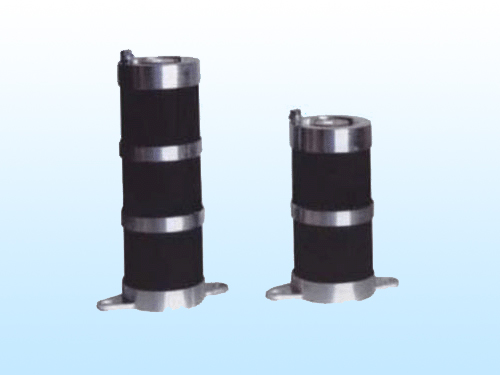

    在證明ZYU-LXQ型一次消諧合不合格之前，先給大家說說一次消諧器的種類。一次消諧器分為：超小型的、6千伏的、10千伏的、20千伏的、35千伏的和半絕緣的等等很多種。ZYU-LXQ型一次消諧是安裝在6-35千伏電壓互感器一次繞組的中性點于地之間的一種非線性電阻消諧阻尼器，一次消諧器是采用超細顆粒的Sic為材料，經大噸位的高壓機壓制成圓柱形，在還原氣體作用下經上千度的高溫?zé)Y(jié)而成。

    另外一次消諧器它能夠起到限流和阻尼的作用，還不影響電壓互感器的正常運行。既然一次消諧器作用這么大又這么好，那如何才能知道一次消諧器是否合格呢？今天我們用（一次消諧器測試儀）來測試一次消諧器，一次消諧器種類這么多，這里就不一一測完了，只測試10千伏的和35千伏的兩種，因?yàn)檫@兩種用途比較廣泛。

    ZYU-LXQ型一次消諧主要進行產品的出廠實驗和現場實驗，核實一次消諧器是否合格，對其工頻電流、電壓參數進行效驗。測試的時候，首先把一次消諧測試儀的高壓端線一頭夾在10千伏一次消諧器的上面給的接線柱；把測試儀的這個黑線端一頭夾在10千伏一次消諧器的底座，底座有兩個孔，夾在任意一孔就可以了。

    測試儀能測試出0.3/0.5/1/3/5/10MA幾個參數，這里就測其中兩個參數1MA和10MA就行了，這兩個參數合格了，其他參數也就沒問題了。10千伏的一次消諧器1毫安的合格電壓在280-350V，10毫安的合格電壓在800-1000V，只要測試儀測出的結果在這個范圍之內，說明10千伏的一次消諧器就是合格的。

    那么接下來用同樣的方法、同樣的測試儀測試35千伏的一次消諧器；測試之前得先知道35千伏的一次消諧器1毫安和10毫安各個對應的工頻電壓是多少，35千伏一次消諧器1毫安的工頻電壓只要在840-1050V之間就算合格，10毫安的工頻電壓只要2100-2600V之間就算合格了。

    工作原理：其消諧器的本質是一種高容量非線性電阻器，起阻尼與限流的作用?？梢云鸬搅己玫南拗齐妷夯ジ衅麒F磁諧振的效果。如果在6-35kV電網中性點不接地，母線上YO接線的TV一次繞組，成為該電網對地金屬性通道。電網對地電容通過TV一次繞組有一個充電、放電的過渡過程。而安裝了ZYU-LXQ型一次消諧后，這種涌流將得到有效抑制，高壓熔絲不在因?yàn)檫@種涌流而熔斷。
