ZYU-CTB型電流互感器過電壓保護器發生開路現象的故障分析

    ZYU-CTB型電流互感器過電壓保護器是電力系統中測量儀表、繼電保護等二次設備，獲取電氣一次回路電流信息的傳感器，簡稱CT。原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量儀表和保護回路中，工作時，它的二次回路始終是閉合的，因此測量儀表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

    當電流互感器二次側發生開路時，常常伴隨一些現象發生：回路儀表指示異常，一般是降低或為零；CT本體有無噪聲、振動不均勻、嚴重發熱、冒煙等現象；CT二次回路端子、元件線頭有放電、打火現象；繼保發生誤動或拒動；電度表、繼電器等冒煙燒壞。

    發生開路的原因有：交流電流回路中的試驗端子或連接片，由于結構和質量上存在的某些缺陷，在運行中發生螺桿和銅連接片螺孔之間的接觸不良而造成開路；二次回路中二次線端子接頭壓接不緊，回路中電流很大時，發熱或氧化嚴重造成開路；室外端子箱、接線盒受潮，端子螺絲和墊片銹蝕嚴重造成開路；電流回路中的試驗端子壓板膠木過長，旋轉端子金屬片未壓在壓板的金屬片上，而誤壓在膠木上致使開路。

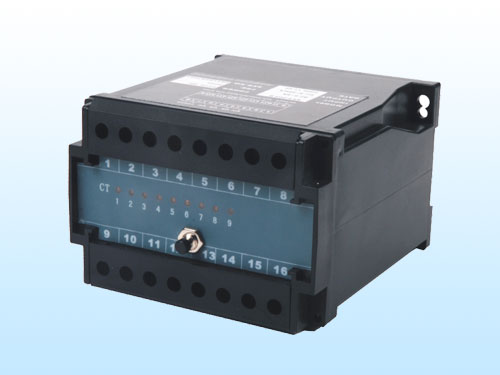

    ZYU-CTB型電流互感器過電壓保護器采用全新的 MCU 集中控制技術和進口高性能單片機，使用壽命長，能可靠動作 10 萬次以上。動作速度快，過載能力強，靜態泄漏電流為零，可滿足各種 CT 保護的需要。

    產品優勢：高性能單片機控制，高精度 A/D 采樣，工業級設計，性能可靠；信號輸入和信號輸出完全光電隔離；采用獨特的抗干擾技術，增強了產品的抗干擾能力；多信號輸出：報警繼電器輸出、閉鎖差動保護輸出；輸入阻抗無窮大，接入后不影響任何測量和保護性能；二次側保護電壓可預訂設置，滿足不同場合使用；保護后有故障位置顯示，方便故障排除；保護后接點信號輸出，方便系統連接使用。保護后復位有人工手動按鈕復位和故障消失后自動復位兩種，方便用戶選擇；體積小巧，滿足就地安裝要求，導軌式安裝，方便查看和調試。
