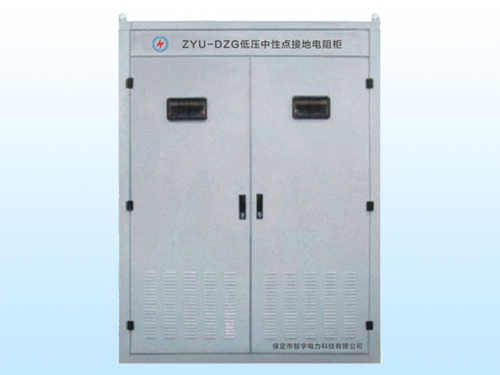

ZYU-DZG系列低壓接地電阻柜是如何區分的？

    ZYU-DZG系列低壓接地電阻柜的功能主要是保護電力系統，與電阻相比，功能更全面。主要用于防止運行中電力系統的各種過電壓損壞，并限制發電機中性點高電阻對接地電流的危害。ZYU-DZG系列低壓接地電阻柜是工礦企業變電所或配電系統中一個非常重要的存在。

    我國電力系統常用的接地方式有：中性點直接接地、中性點不接地、中性點經消弧線圈接地、中性點經電阻接地等。在電力系統中，接地電阻柜可分為：變壓器中性點接地電阻柜、柴油發電機中性點接地電阻柜、發電機中性點接地電阻柜、低壓接地電阻柜等。

    ZYU-DZG系列低壓接地電阻柜用于防止因過電壓引起開關柜燒毀等事故的發生。主要用于110kV和220kV變電站、風力發電和太陽能光伏發電系統，以及一般用戶的35kV配電系統。柴油機中性點接地電阻柜用于保護柴油機設備在運行中不受損壞，不受損壞。主要應用于中國移動、中國聯通、電信、騰訊、阿里巴巴、光大銀行、平安銀行等數據中心。

    發電機接地電阻柜可以防止發電機運行中，發生單相接地故障，限制故障電流，限制電弧重燃，防止弧隙過電壓損壞主要設備，對防止鐵磁諧振過電壓起重要作用。它已在許多工程中得到廣泛應用。ZYU-DZG系列低壓接地電阻柜在設計時，設計人員需要考慮很多因素。

    根據整個系統的電容電流來確定是采用高阻接地還是小電阻接地：當電容電流在7-10A以內時，可以采用高電阻接地方式，發生單相接地故障只發信號，不跳閘；電容電流大于50A時，可以采用小電阻接地方式，接地后立即跳閘。根據變壓器接線方式確定裝不裝變壓器：變壓器星接時可以直接使用電阻接地系統；變壓器為角接時，可以安裝獨立的接地變壓器，中性點電阻與之連接使用。

    根據使用場所來設計是戶內型還是戶外型；戶內型的，柜體頂部可以設計成平頂?shù)?；如果是戶外型，柜子頂部必須設計成傾斜的，需要加防雨沿，防止電阻柜進雨水。根據電阻柜的上下游設備的接線方式確定柜子的進出線方式，一般有上進下出和下進下出,采用上進下出時柜體頂端裝有穿墻套管。
