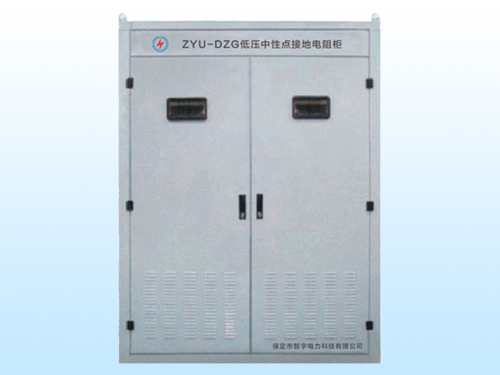

你知道ZYU-DZG系列低壓接地電阻柜有什么特殊要求嗎？

    在配電系統中，應設置總電阻柜、分支電阻柜和開關箱，并按“總-分-開”的順序分層次設置，形成“三級配電”模式。建筑配電系統中，使用ZYU-DZG系列低壓接地電阻柜開關箱的安裝位置應合理?？偟蛪航拥仉娮韫駪?yīng)盡可能靠近變壓器或外部電源，以便引入電源。電阻柜應盡量安裝在用電設備或負荷相對集中的中心區域，以保證三相負荷的平衡。

    根據現場條件和工作條件，開關的安裝位置應盡可能靠近被控電氣設備。ZYU-DZG系列低壓接地電阻柜為了保證臨時配電系統的三相負荷平衡，施工現場的用電和照明應形成兩路電源，電源低壓接地電阻柜和照明低壓接地電阻柜應分開設置。施工現場的所有電氣設備必須有開關箱。

    各級電阻柜的箱體和內部設置必須符合規定，開關電器應標明用途，箱體應統一編號。停用的低壓接地電阻柜應斷電，并鎖好門。固定電阻柜應有圍欄，并有防雨和防砸措施。ZYU-DZG系列低壓接地電阻柜是0.22KV～0.66KV低壓系統中接地用電阻成套裝置。

    為了提高0.66/0.38/0.22（KV）低壓用電系統供電質量，減少因發生接地故障時引起的設備斷電，發電廠的主廠房內低壓用電系統應該采用高阻接地，這樣不僅避免了單相接地時不必立即跳閘，而且當采用熔斷器作為保護電器從而減少用電設備運行時燒毀的機率。以前低壓系統主要采用直接接地方式或不接地方式。

    當發生單相接地故障時，直接接地系統的中性點電壓保持不變，但是系統中性點電流過大，容易使絕緣擊穿，燒毀中性點系統。如果系統采用不接地方式時，產生的過電壓是額定電壓的N倍，由于弧光和鐵磁諧振過電壓使非故障相的相電壓升高數倍，這對用電設備的絕緣和熱穩定都構成威脅。

    我國的《煤礦用電規程》明確規定：中性點直接接地的變壓器及發電機不允許直接向井下供電。也就是說，煤礦井下電網的中性點不允許直接接地。原來主要用消弧線圈方式接地，隨著技術的跟進主要采用接地電阻方式。當安裝中性點接地電阻柜后，發生非金屬性接地時，受接地點電阻的影響，流過接地點和中性點的電流有顯著降低，同時非故障相電壓上升也顯著降低，零序電壓值約為單相金屬性接地的30%。
