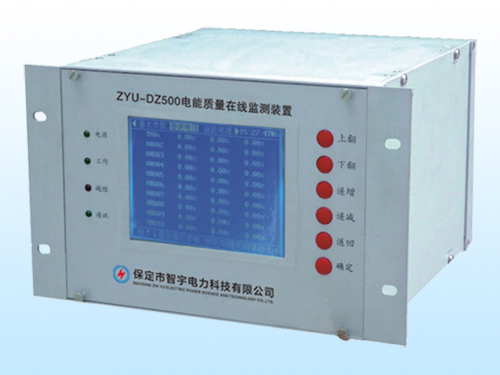

ZYU-DZ500電能質量在線監測裝置起到的作用

    ZYU-DZ500電能質量在線監測裝置是一種高性能的多功能電能質量測試分析儀器。主要解決了電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。適用于220KV、110KV、35KV、10KV、6KV和380V各電壓等級的發電廠、變電站、風電場、光伏電站、石油、煤礦、鋼鐵、冶金、化工等大型廠礦企業的供電系統。

    對ZYU-DZ500電能質量在線監測裝置的監測數據進行分析，可反映公用電網供到用戶受電端的交流電能質量，各種用電設備在不同運行狀態下對公用電網電能質量的影響。對電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。

    監測分析電力系統中動態參數，并對相關設備的功能和技術指標作出定量評價，保護系統中重要設備的用電，避免因電能質量問題帶來引起的重大事故。ZYU-DZ500電能質量在線監測裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。

    測試參數：電流真有效值、基波有效值、2～50次諧波有效值；電壓真有效值、基波有效值、2～50次諧波電壓畸變率、總畸變率；真功率因數、基波功率因數；基波視在功率、基波有功功率、基波無功功率；電壓偏差；三相電壓不平衡度；基波電壓（電流）相角；電網頻率；電壓波動與閃變值（長時閃變值（Plt）、短時閃變值（Pst））。

    技術參數：

    諧波電壓（電流）含有率測量誤差：≤0.1%

    電壓偏差誤差：≤0.2%

    三相電壓不平衡度誤差：≤0.2%

    基波電壓（電流）相位誤差：≤0.5º

    閃變誤差：≤5%
