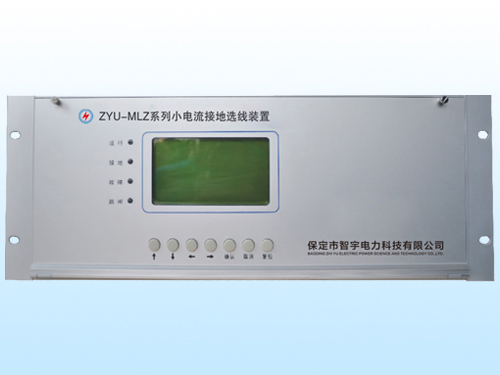

ZYU-MLZ系列小電流接地選線裝置在高壓開關柜中的智能應用

    當一個變電站，開關站或是配電室有很多出線柜時候，出線回路多。如果發生線路故障，不知如何解決時，ZYU-MLZ系列小電流接地選線裝置的出現解決了這個難題。

    在電力系統中，單相接地時，由于故障點電流較小，且由于系統三相電壓仍然對稱不影響對負荷的正常供電，一般允許繼續帶故障運行1-2小時。但長期運行，由于非故障的兩相對地電壓升高，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大。

    ZYU-MLZ系列小電流接地選線裝置能在系統發生單相接地時，準確、迅速地選出接地線路或母線。選出帶有接地故障的線路，給出指示信號。適用于3KV－66KV中性點不接地或中性點經電阻、消弧線圈接地系統的單相接地選線，用于電力系統的變電站、發電廠、水電站及化工、采油、冶金、煤炭、鐵路等大型廠礦企業的供電系統，能夠指示出發生單相接地故障的線路。

    基于ZYU-MLZ系列小電流接地選線裝置的優勢及特點，它的設計判據主要有：反映零序電壓的大??；反映工頻電容電流的大小；反映工頻電容電流的方向；反映零序電流有功分量；反映接地時5次諧波分量；反映接地故障電流暫態分量首半波；信號注入法；群體比幅比相法。

    然而工程中為了能更準確的分析和判斷故障線路，在實際設計和應用中也需要采取一些措施。盡量選擇準確度高的零序電流互感器，微機檢測裝置的電流變換器的線性測量范圍，應與互感器的二次輸出值配套，零序電流互感器的二次側電流一般為mA級。使用接線中盡量減小誤差和電磁干擾影響，二次電纜采用屏蔽電纜，屏蔽層兩端接地。

  在安裝零序電流互感器時標有"P1"(或"L1")端應朝向高壓母線，零序電流互感器與母線之間不應有接地點，即高壓電纜外皮的接地線應穿過互感器在線路側接地，當電纜穿過零序電流互感器時，電纜頭的接地線應通過零序電流互感器后接地，由電纜頭穿過零序電流互感器的一段電纜金屬護層和接地線應對地絕緣。
