ZYU-DZ500電能質量在線監測裝置的綜合治理辦法

    治理電力諧波的方法：主動治理即從諧波源本身出發，通過改進用電設備，使其不產生或少產生諧波；受端治理即從受到諧波影響的設備或系統出發，提高它們抗諧波干擾能力；被動治理即通過安裝電力濾波器，阻止諧波源產生的諧波注入電網，或者阻止電力系統的諧波流人負載端。

    改善電能質量的措施，如下：

    1、調整負荷：降低負荷的敏感程度，如果遇到要求負荷電能質量特別高的電力用戶，僅依靠電力企業采取的措施，不能在短期內滿足要求時，電力企業必須和電力用戶共同采取必要措施，使負荷減少敏感程度及降低電能質量不良程度。

    2、改進電網：電力企業安裝抑制或消除電力擾動的必要設備。經常見到的電能質量調節裝置功能相對單一，例如，有源濾波器 APF、動態電壓恢復器DVR等，全面實現電力用戶電能質量的設備，是電能質量調節器，其組成主要是一個電容把一個并聯逆變器和串聯逆變器耦合在一起。

    3、并聯逆變器進行非線性負載諧波電流及無功補償使用的是 PWM 電流控制技術，起到調節電容直流電壓的作用。而串聯逆變器使用的是 PWM 電壓控制技術，其主要是對輸出的電壓進行控制以達到抑制諧波、降低負荷的敏感程度。

    4、電能質量調節器由于其是有一個串聯和并聯的逆變器組成的，因此其具有兩者的結構特征，對網絡中電流和電壓的波形可同時調節，電能質量調節器的應用，解決了電網中電能質量問題的出現。

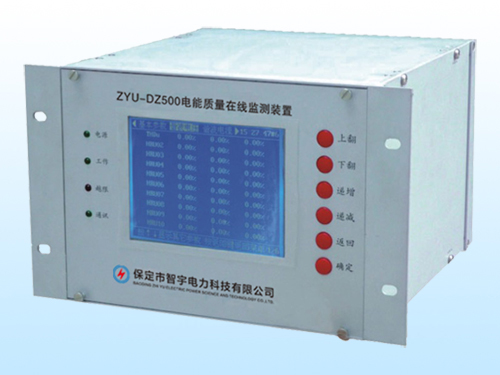

    ZYU-DZ500電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。

    裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度，以及時鐘同步、事件標記功能等各個方面均達到了IEC61000-4-30級標準，能夠滿足110kV及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據統計、交通建筑等行業的電能質量監測。
