ZYU-CW5000無線測溫裝置在電纜接頭的應用

    ZYU-CW5000無線測溫裝置采用無線射頻技術來測量電纜接頭溫度，設計的無線測溫系統硬件由溫度采集器和無線匯集終端兩部分組成。將溫度采集器安裝在高壓帶電體被測接點上，溫度采集器通過溫度芯片采集溫度數據后通過射頻芯片打包發送出去，然后由無線匯集終端接收處理數據。該裝置可準確地提供被測設備溫度變化，為設備運行提供實時的可靠數據。

    隨著市政工程改造的日益推進，架空絕緣線路入地改造持續增多。電纜大多采用橡膠絕緣，雖然橡膠的絕緣性能好，但是隨著鋪設環境的改變，橡膠發熱老化導致電纜絕緣擊穿成為了電能傳輸過程中的一大障礙。突出表現在電纜鋪入地下使用后，無法直觀對其運行狀況進行檢測，電力電纜長時間運行后易發生絕緣老化，溫度升高、局部放電等問題，終導致絕緣擊穿。

    電力電纜發生故障后，尋找故障點成為困擾電力運維部門的一大難題，通常會浪費大量人力物力，為電力部門帶來難以估計的停電損失。從取電方式上看，可將在線測溫方式主要分為有源測溫和無源測溫兩種。其中有源測溫方式有紅外攝像頭測溫方式，利用紅外成像原理進行溫度的實時檢測，但成本非常高。

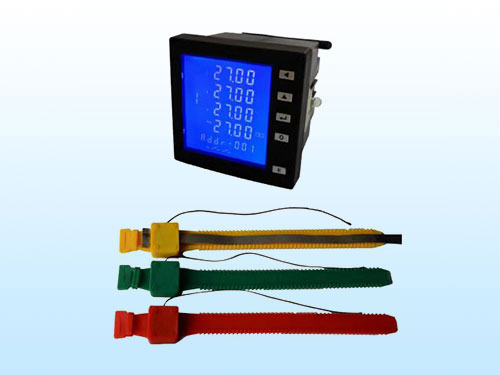

    電氣接點ZYU-CW5000無線測溫裝置適用于高壓開關柜觸點及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測。該裝置采用超低功耗技術設計，由嵌入式一體化觸摸屏、無線測溫收發器和無線溫度傳感器組成。無線溫度傳感器與主機信息交換通過無線信號傳送，不會影響系統的絕緣性能。

    裝置具有隔離、安裝方便、抗干擾能力強、工作可靠等特點，解決了高電壓狀態下的接觸式溫度監測的問題。對溫度監測點進行溫度測量后，將溫度數據通過無線方式傳遞給無線測溫終端；通過總線連接，溫度監測計算機從無線測溫終端采集各監測點的運行溫度數據，在數據庫中作長期保存，實時顯示監測點的溫度變化曲線，并進行分析，一旦發現溫度過熱或急劇升溫，事先設置的報警溫度值時立即報警。

    同時，可方便地將存有溫度數據的上位機接入網絡，進行Web發布。ZYU-CW5000無線測溫裝置測溫終端可設置可設置兩檔溫度報警值，溫度超過報警設定值，可驅動、蜂鳴器。該系統的應用分為民用和工業應用兩個方面。民用應用主要適用于室溫監測領域；工業應用主要適用于電力、鋼鐵、石化等領域，可對高壓電纜接頭及高壓開關柜觸點等處溫度進行實時監測，方便運維人員遠程掌握現場運行情況。
