電能質量監測是分析與解決電能質量問題的前提

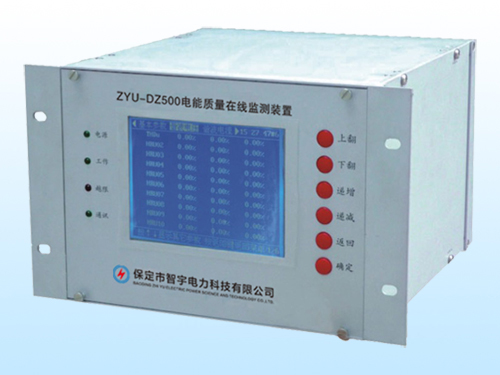

    ZYU-DZ500電能質量在線監測裝置是發現引起電能質量問題的重要一環，可以用來確定設備誤動作的原因。ZYU-DZ500電能質量在線監測裝置是獲得電能相關數據的直接手段，精確的信息可以為解決方案提供有用的線索，電能質量在線監測裝置能夠快速、系統地顯示這些有用的信息。

    電能質量監測是分析與解決電能質量問題的前提，也是電力公司和電力用戶是否按照協議要求承擔電能質量問題責任的依據，可幫助用戶長期監測電網環境，實時了解電能質量狀況，發現電網異常，盡早定位問題，為解決問題提供依據。所有模擬通道采用16AD同步采樣，每周波采樣點為1024，即51.2K的采樣速度。

    電流電壓測量精度可以達到0.2級，具有轉換精度高，轉換速度快，同步采樣等優點，同時為防止由于頻率偏差額定值時造成測量誤差，裝置采用硬件鎖相環技術，頻率自動跟蹤，適時調整采樣間隔，以防止頻率“丟失”。在線電能質量監測裝置可直接下方的開關柜安裝，因此采用分散式的方案，考慮到配電系統的實際應用環境和實用性，進行了機械結構和功能上的緊湊設計。

    ZYU-DZ500電能質量在線監測裝置的功能，考慮到與遠方管理中心的通訊信號可靠性可能比較差，為保證實施數據的可靠保存，在站內考慮設置當?shù)乇O(jiān)控計算機，主要負責與前置裝置的實時數據交換和實時數據的存儲，并有該計算機負責與遠方管理中心通訊，通訊方式可選擇以太網或者RS485方式。

    電能質量監測屏可以獨立安裝一面屏體，對于一些電站的設計，電能質量在線監測裝置要求獨立安裝在一面屏體上，與其它的電氣二次設備區分開來?；蛘唠娔苜|(zhì)量在線監測裝置單裝置與其他的保護屏柜組裝在一起，如：電能質量在線監測裝置組屏在工用測量屏、計量屏等等。
