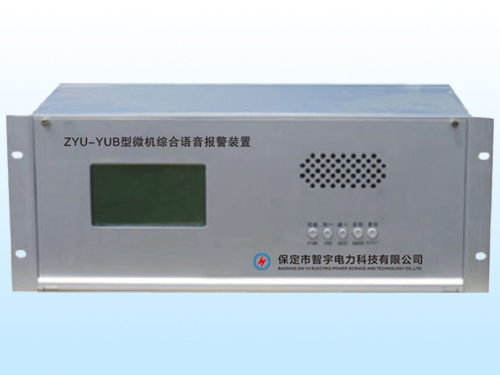

ZYU-YUB型微機綜合語音報警裝置是以單片機為控制核心的故障信號語言報警裝置,大屏幕漢字顯示和語言報警,不僅可以代替光字牌顯示故障內容, 還可以用語言廣播出來,并自動存儲以供查詢。裝置適用于任何行業的各種不同類型的變電、配電站,當所監測的設備出現故障時,能按事先約定的故障信息內容迅速顯示并同時用語言報出,確為取代信號屏的理想產品。
裝置適用范圍廣泛,無需整定和調試,不用維護,讓用戶更省心省力省錢;直觀明了清晰, 使用戶及時了解,及時匯報,及時處理;可存儲20次故障信息供用戶查詢; 配置串行通訊接口(RS232或RS485),以便和各種自動化設備連接。
使用說明:
1、顯示部分:開機即進入運行,先顯示“歡迎使用保定市華航電氣有限公司產品”后液晶顯示屏顯示的內容為:年、月、日、時、分、秒和星期,發生故障時顯示為具體的故障信息內容和故障發生時間。面對裝置前面板的右下角由左到右分別為 “追憶”鍵、“加一”鍵、“減一”鍵、 “校時”鍵、“復位”鍵。
2、追憶鍵:按“追憶”鍵可查看存儲的20次故障信息。加一鍵用于校時的相加調整。減一鍵用于校時的相減調整。當需要調整年、月、日、星期和時間時可按“校時”鍵,使需要調整的數據閃動,然后再按“加一”鍵或“減一”鍵即可。依次對需要調整的對象繼續按“校時”鍵調整后,使所有數據正確顯示為止。
3、復位鍵:當裝置運行發生異常時,可按“復位”鍵讓裝置恢復正常。本裝置備有RS232 RS422 RS485 通訊接口,如使用串行口RS485請在RS422通信中連接RXD+和RXD- 即可。
4、語言報警部分:內設揚聲器,也可以外接語音箱。外接音箱可與裝置放在一起, 也可通過連接線放在3公里以內的任意一個有人值班的地方。當監測的設備有故障發生時揚聲器和音箱將一起報出故障內容,同時在裝置上正確顯示故障信息;如有多個故障發生,幾個繼電器接點同時閉合時本裝置將循環廣播和顯示所有故障信息,直到故障消失。在裝置的前面板上有一語言報警開關,當不需要語言廣播時可將語言報警開關關閉,此時所有故障信息只在屏幕上顯示。
